[TUTO] Réparer un joystick de contrôle CARMINAT

Message par Oregos » 13 janv. 2017 18:02

Tutoriel : réparer un joystick multi contrôle (commande GPS Carminat)

Je ne pouvais plus cliquer vers le bas avec mon bouton rotatif de GPS... J'ai donc décidé de passé à l'action. Vu les prix du boîtier en occasion (80€ environ) je suis allé voir à l'intérieur et j'ai trouver une solution de réparation pour une dizaine d'euros.

Matériel nécessaire :
- Tournevis plat
- Tournevis cruciforme PH1
- Fer à souder et pompe ou tresse à dessouder
- Étain
- un "4 switch control" neuf

Temps : 1H
Coût : 10€

1-Dépose du boîtier

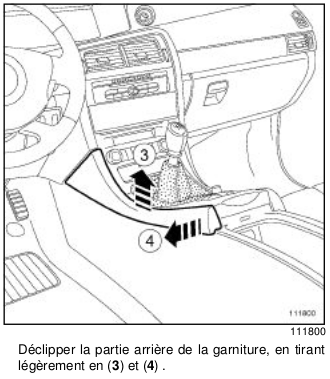

Pour pouvoir démonter le boîtier de contrôle de la console centrale, il faut dégager les cotés comme ci-dessous :
1-Console centrale.png

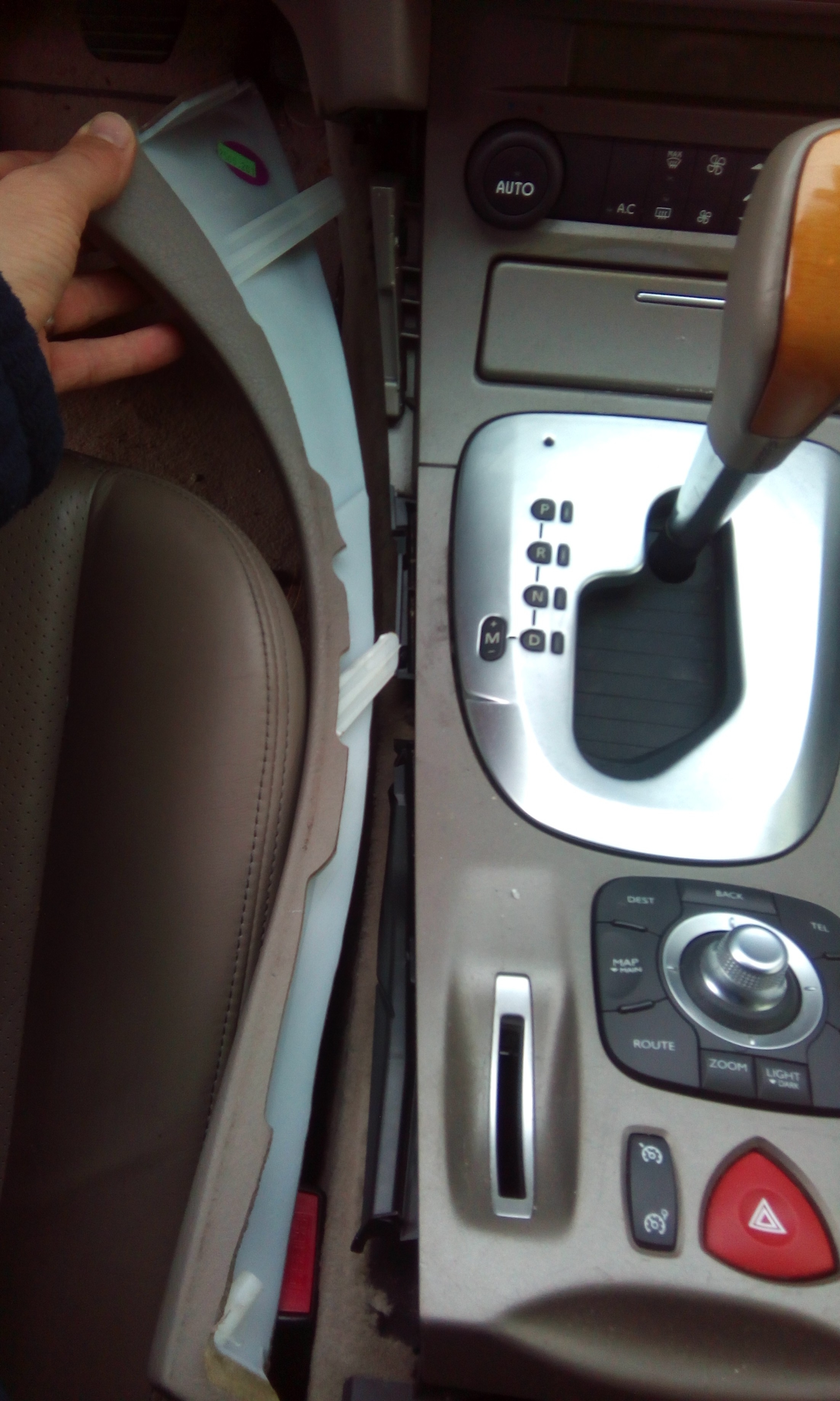

Globalement il faut tirer vers le haut vers l'arrière.
Il n'y a aucune vis, tout est clipsé


Dégager ensuite le soufflet de levier de vitesse.

Déclipser les 4 agrafes qui maintiennent le dessus de la console à l'aide d'un tournevis
3-Photo console démontée3.jpg
Débrancher le boîtier.
Déclipser le boîtier à l'aide d'un tournevis plat en commençant par le coté passager.
Caractéristique du boîtier de commande centrale multimédia :
n° Renault : 8200326970
Modèle : CSW-2000R
Made in Japan
2- Démontage du boîtier

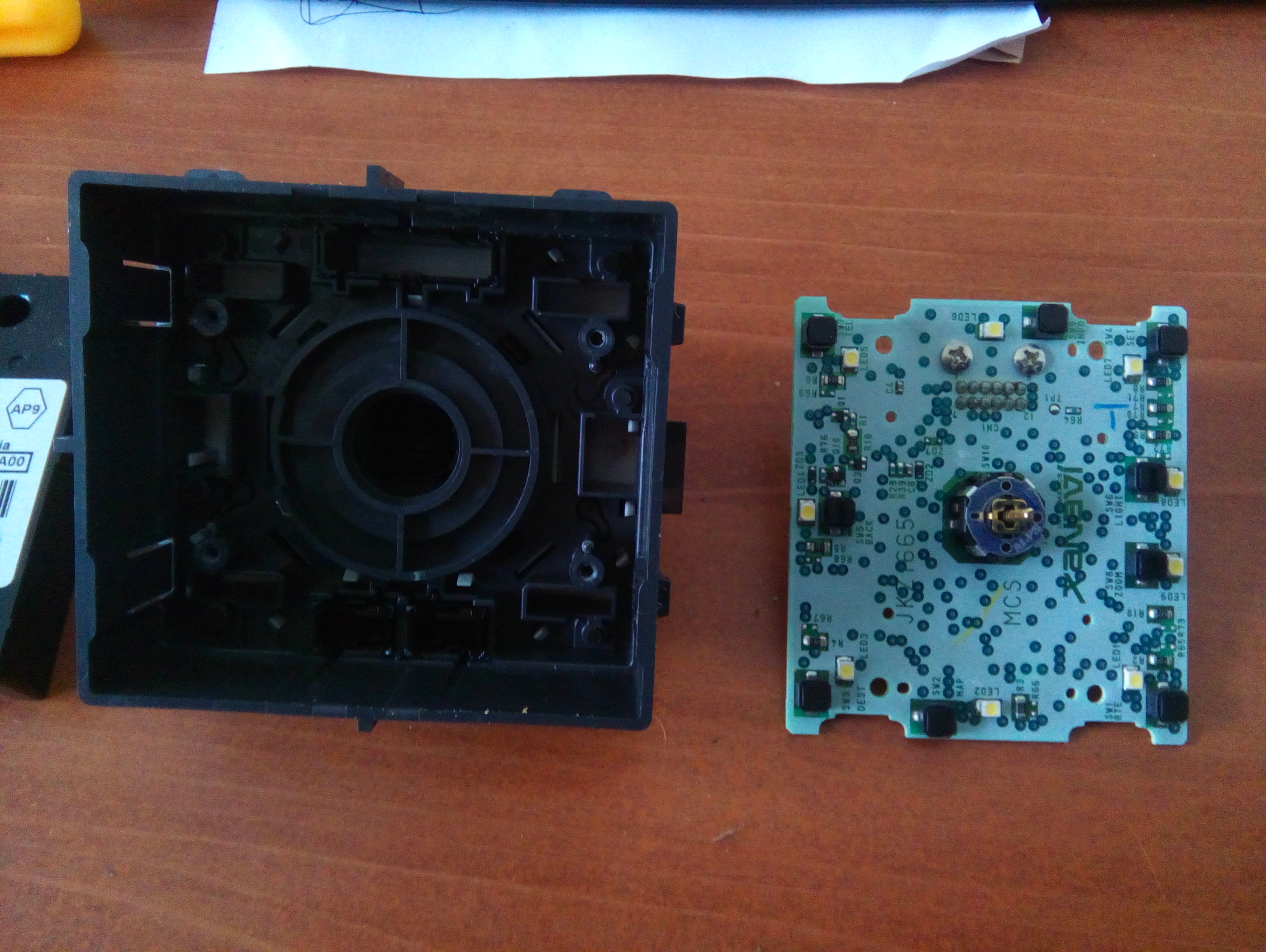

Déposer les 4 vis au verso
Retirer le circuit imprimé
Caractéristique :
JABNEX MCS JKZ 1665
C'est le bouton à 4 directions au centre qui est en cause (4 directionnal stick switch - multi control device)
Voila le site du fabriquant ALPS :

http://www.alps.com/prod/info/E/HTML/Mu ... 42001.html

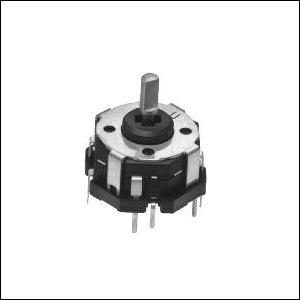

Après recherche, il s'agit du modèle RKJXT1F.
Attention, il semble que ce composant existe en deux versions différentiable par la longueur de la tige. Il faut une tige longue dans notre cas.
Celui ci est trop court par exemple.

Se procurer le composant (ou me demander, j'en ai 3 d'avance !)


3- Changement du composant

Dessouder les 10 pattes du composant à l'aide d'un fer à souder et de la tresse à dessouder (ou une pompe à dessouder).

Mettre en place le nouveau composant dans la bonne position (détrompeur percé dans le circuit imprimé)

Souder les pattes.


4- Remontage

Pour le remontage, procéder en ordre inverse. Le plus difficile est de bien glisser la tête du composant ALPS dans le bouton joystick (méplat).
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar du membre
Oregos
Membre Expression
Membre Expression
Messages : 127
Enregistré le : 18 mai 2016
Localisation : Finistère
Véhicule : 2.0T BVA Initiale Ph2

Message par Oregos » 13 janv. 2017 18:08

J'ajoute une 11ème photo dans un deuxième message car je ne peux visiblement pas mettre plus de 10 pièces jointes par message.

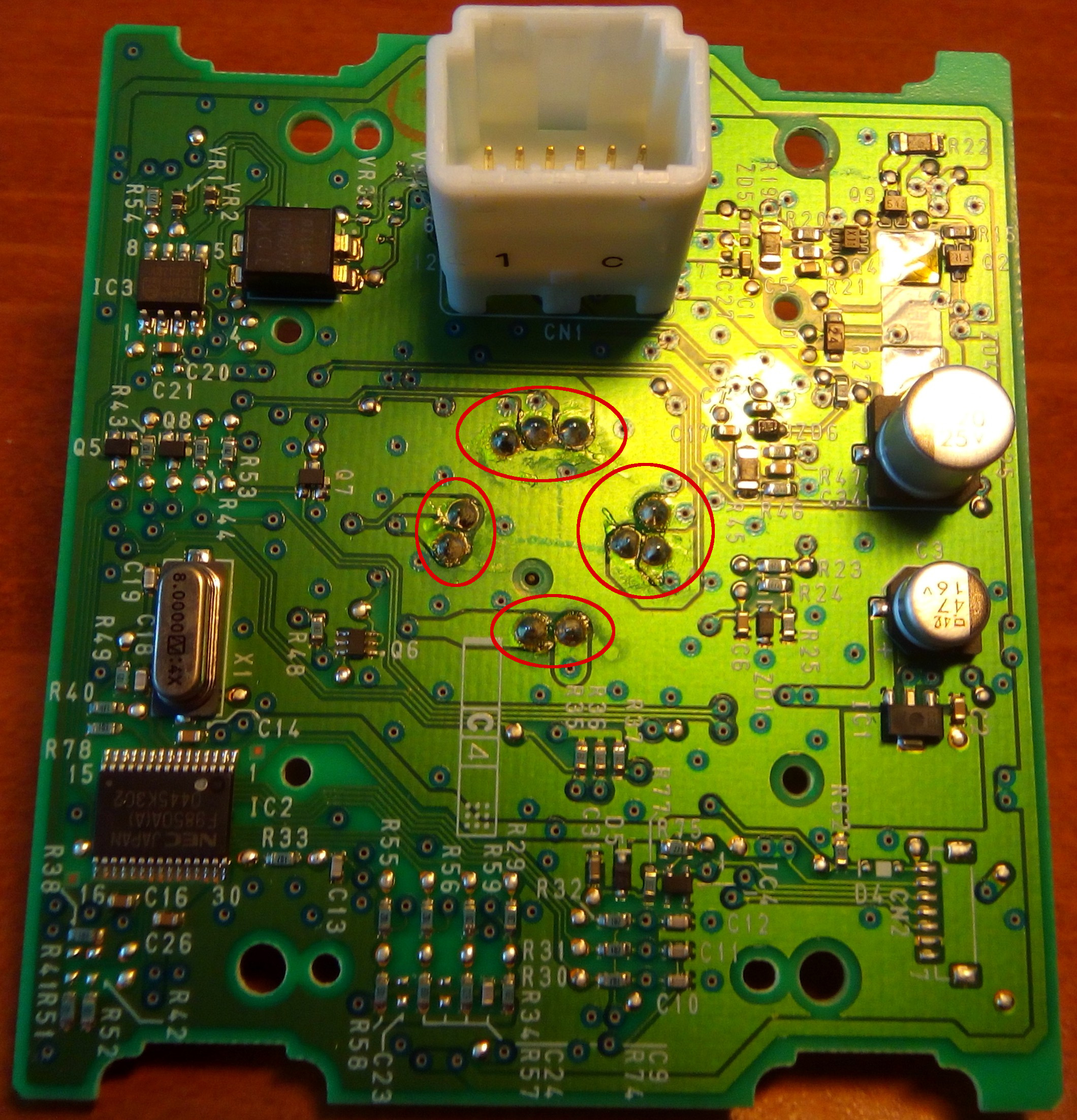

Une vue du verso de la carte avec les 10 points de soudure :
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar du membre
veralinux
Membre Initiale
Membre Initiale
Messages : 1429
Enregistré le : 27 oct. 2016
Localisation : Hauts de France
Véhicule : Vel Satis 2.0 DCI 150 Carminat 2008

Message par veralinux » 13 janv. 2017 18:47

Ça c'est du tuto !
Simple, précis, efficace :clap:
@lain
" When injustice becomes law, resistance becomes duty"
Thomas Jefferson

Avatar du membre
magnaval
Modo
Modo
Messages : 526
Enregistré le : 12 oct. 2015
Localisation : Chevry-Cossigny 77 ( Seine et Marne )
Véhicule : VS 3.5 PH2 INITIALE

Message par magnaval » 14 janv. 2017 08:29

merci a toi. Peux tu faire une version pdf et nous l'envoyer en mp pour qu on l'ajoute au tuto impimable stp
JE SUIS POSSESSEUR D'UNE CAN CLIP. :drive: Partage tes connaissances et le monde s'ouvrira à toi. De belles rencontres peuvent en découler et tu auras la satisfaction d'aider les autres et peut être qu'un jour, un autre te viendra en aide en retour..

allroadusa
Admin
Admin
Messages : 407
Enregistré le : 28 avr. 2007
Localisation : Essonne
Véhicule : Ex V6 3.5 Initiale 2002

Message par allroadusa » 14 janv. 2017 09:25

C'est bon, je l'ai fait. Je l'upload dans un instant. Merci Oregos. :jap:

allroadusa
Admin
Admin
Messages : 407
Enregistré le : 28 avr. 2007
Localisation : Essonne
Véhicule : Ex V6 3.5 Initiale 2002

Message par allroadusa » 14 janv. 2017 09:45

Fait.

Avatar du membre
magnaval
Modo
Modo
Messages : 526
Enregistré le : 12 oct. 2015
Localisation : Chevry-Cossigny 77 ( Seine et Marne )
Véhicule : VS 3.5 PH2 INITIALE

Message par magnaval » 14 janv. 2017 11:50

Ca fait du bien d'avoir un tuto dd plus, ALIVE....ALIVE
JE SUIS POSSESSEUR D'UNE CAN CLIP. :drive: Partage tes connaissances et le monde s'ouvrira à toi. De belles rencontres peuvent en découler et tu auras la satisfaction d'aider les autres et peut être qu'un jour, un autre te viendra en aide en retour..

japouille27
Membre Privilège
Membre Privilège
Messages : 718
Enregistré le : 10 nov. 2012
Localisation : 27 à côté de vernon
Véhicule : 3.5V6 Initiale 04/2006, 93000km (12/2003)

Message par japouille27 » 14 janv. 2017 13:29

Bonjour et merci à tous les contributeurs de ce tuto (et plus particulièrement à son papa :grin: ).
Très intéressant car, en ce qui me concerne, j'hésite souvent à démonter tous les trucs en plastique de peur de casser car ne connaissant pas la procédure de démontage :jap: :jap: :jap:
- Toyota Yaris Verso 1.5VVTI de 07/2001
- Jaguar XJ40 3.6 de 08/1988 Sovereign (pour amuser "pépé")
- Twingo I, phase 3, 16S, initiale de 07/2003, 47000km.

Avatar du membre
grez
Modo
Modo
Messages : 3089
Enregistré le : 19 févr. 2009
Localisation : 45 Orléans
Véhicule : 3.0L DCI initiale phase 2

Message par grez » 14 janv. 2017 21:36

Bonsoir Oregos,
Excellent tutoriel, claire, net et précis, merci pour ton compte rendu. :clap:
Je vis la nuit....car on m'a dit que j'allais mourir un jour !

Avatar du membre
Oregos
Membre Expression
Membre Expression
Messages : 127
Enregistré le : 18 mai 2016
Localisation : Finistère
Véhicule : 2.0T BVA Initiale Ph2

Message par Oregos » 14 janv. 2017 23:11

japouille27 a écrit : Très intéressant car, en ce qui me concerne, j'hésite souvent à démonter tous les trucs en plastique de peur de casser car ne connaissant pas la procédure de démontage :jap: :jap: :jap:
J'y suis allé sans tuto... Et j'ai cassé une attache en forçant au mauvais endroit sur la console... Image


Merci pour vos commentaires.
J'étais content de ma réparation, autant en faire profiter la communautée. ;-)
J'ai pas été assez réactif pour le pdf.

miclo
Novice
Novice
Messages : 2
Enregistré le : 18 déc. 2016
Véhicule : vel satis 2l ess

Message par miclo » 14 nov. 2017 17:42

Bonjour,

je serais intéressé par........

cordialement
JL MICLO
NANTES

Avatar du membre
grez
Modo
Modo
Messages : 3089
Enregistré le : 19 févr. 2009
Localisation : 45 Orléans
Véhicule : 3.0L DCI initiale phase 2

Message par grez » 14 nov. 2017 18:23

Bonjour miclo, :nono:
Nous t'avions demandé de faire ta présentation il y a 11 mois, demande, dont tu n'as pas tenu compte. :sad: A voir ici: PRESENTATION
Je vis la nuit....car on m'a dit que j'allais mourir un jour !

didiercorsica
P'tit nouveau
P'tit nouveau
Messages : 1
Enregistré le : 09 avr. 2018
Véhicule : scenic 3

Message par didiercorsica » 09 avr. 2018 18:19

bonjour orego, suite à ..........

Avatar du membre
grez
Modo
Modo
Messages : 3089
Enregistré le : 19 févr. 2009
Localisation : 45 Orléans
Véhicule : 3.0L DCI initiale phase 2

Message par grez » 09 avr. 2018 20:00

Bonjour et bienvenue didiercorsica,
Comme sur tous les forums, avant de demander de l'aide, on passe par la case "présentez vous" prévue sur ce forum. Merci de respecter ce minimum de convivialité demandée. :sad:
Je vis la nuit....car on m'a dit que j'allais mourir un jour !

perinseb
P'tit nouveau
P'tit nouveau
Messages : 1
Enregistré le : 02 juil. 2018
Véhicule : LAGUNA MK3 ESTATE

Message par perinseb » 02 juil. 2018 12:46

bonjour.....

Avatar du membre
grez
Modo
Modo
Messages : 3089
Enregistré le : 19 févr. 2009
Localisation : 45 Orléans
Véhicule : 3.0L DCI initiale phase 2

Message par grez » 02 juil. 2018 12:57

:welcome: perinseb,
Comme sur tous les forums, on lit son fonctionnement, puis on se présente...........c'est plus conviviale. ;-)
Je vis la nuit....car on m'a dit que j'allais mourir un jour !

KARIMSEW
P'tit nouveau
P'tit nouveau
Messages : 1
Enregistré le : 14 juin 2020
Véhicule : GRAND SCENIC

Message par KARIMSEW » 14 juin 2020 16:20

Bonjour OREGOS,
Excellent tuto. Pourriez-vous............

Avatar du membre
grez
Modo
Modo
Messages : 3089
Enregistré le : 19 févr. 2009
Localisation : 45 Orléans
Véhicule : 3.0L DCI initiale phase 2

Message par grez » 14 juin 2020 19:02

:welcome: KARIMSEW,
Comme sur tous les forums, on lit son fonctionnement, puis on se présente...........c'est plus conviviale. :carton:
Je vis la nuit....car on m'a dit que j'allais mourir un jour !

Phmacque
Novice
Novice
Messages : 6
Enregistré le : 28 févr. 2018
Localisation : 78250 Meulan en Y
Véhicule : 2.0 dci 150cv

Message par Phmacque » 17 févr. 2023 16:08

Bonjour,
Comme expliqué dans le recit de mes dernieres aventures (voir rubrique Vel Pastis, attention ya Grez qui veille...), j'ai procedé au changement de mon composant electronique sous le joystick. Le tuto de Greg(Oregos) est tres bien fait et documenté, je vais qd meme donner qq conseils supplementaires.
Tout d'abord, pour le demontage des 2 joues de la console centrale :
Comme indiqué sur le schema noir, il faut bien tirer en 3 vers le haut, mais surtout, en 4 il faut tirer vers l'arriere. Dans la photo couleur suivant le schema on entrevoit en bas un pion blanc. Il est horizontal. Il faut donc tirer à l'horizontal.

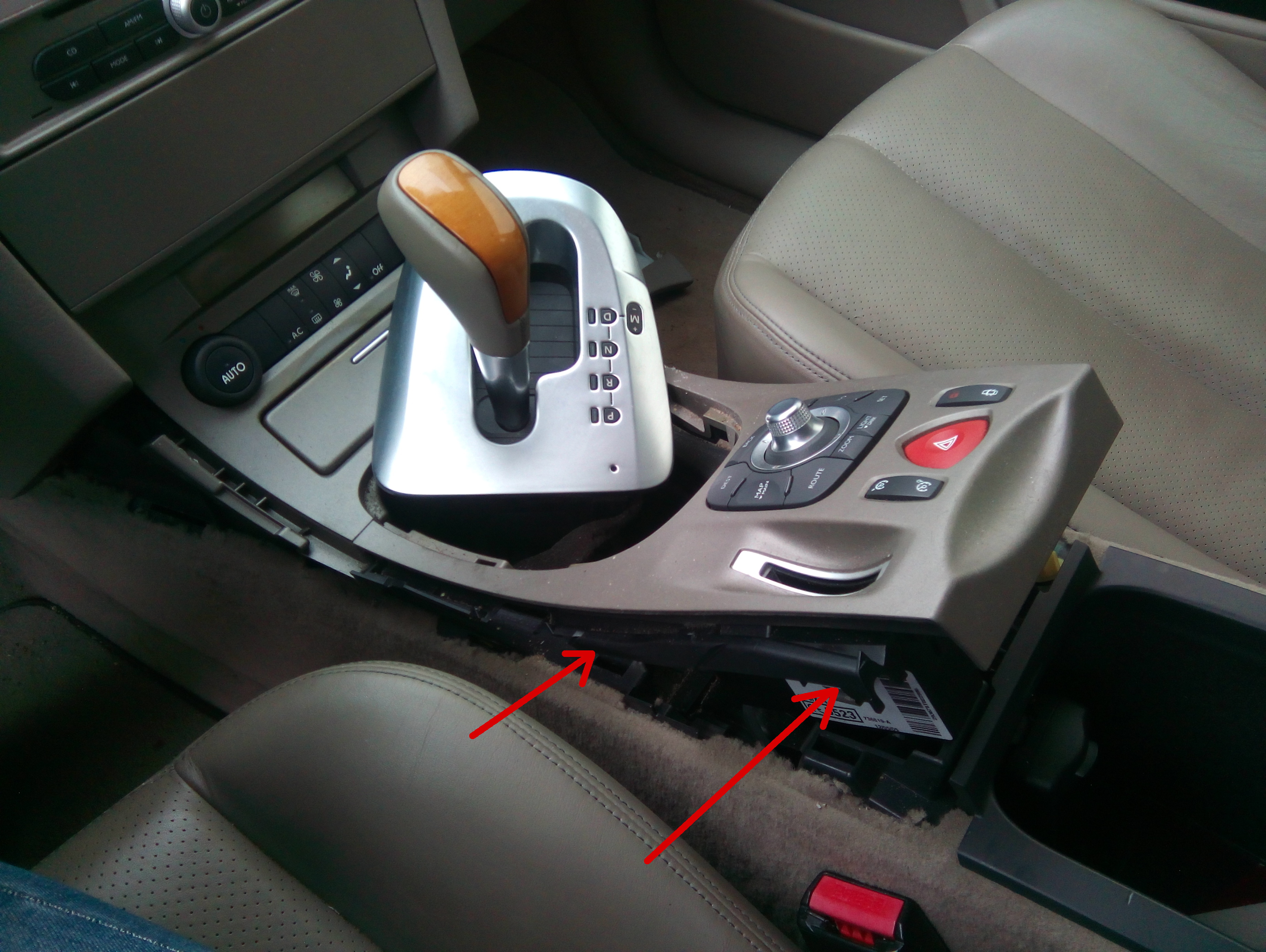

Ensuite pour declipser le boitier de commande multimedia, il faut bien agir avec un tournevis plat, là où il y a les 2 fleches rouges coté passager sur la photo. En fait il y a 2 petites excroissances horizontales sur le boitier (voir photo). Il faut faire levier avec le tournevis à ces 2 endroits là pour qu'elles passent. Apres, le boitier sort, meme si c'est tres etroit au mm pret.
J'ai eu une petite surprise, le composant fonctionnait et c'est son levier qui penetre dans le joystick qui etait cisaillé à sa base.
Persage avec foret de 1mm pour recuperer le morceau, trou defoncé à refaire avec de la resine ... Ouf, tout s'est remonté, tout refonctionne.
Merci pour votre aide,
À +
Philippe
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

al28000
Novice
Novice
Messages : 2
Enregistré le : 15 mai 2023
Véhicule : Scenic 3 phase 2 bose

Message par al28000 » 17 mai 2023 10:36

Bonjour,
j'ai acheté un joystick long sur aliexpress mais reçu un court :-(
Où trouvez vous la version longue ?
Sinon y a t'il moyen de transplanter la tige ?
Merci pour votre support.
